Komplett omdragning av el i källarplan i Margretelund

Vi genomförde en komplett omdragning av el i källarplanet i en suterrängvilla i Margretelund åt en barnfamilj som renoverade tvättstuga, gästrum och hobbyyta. Uppdraget omfattade rivning av föråldrade kablar och proppskåp, ny gruppindelning, ny central och fullständig uppsättning av jordade uttag, belysning och arbetsbrytare. Arbetet slutfördes i mars 2026 efter noggrann planering, installation och besiktning.

Så utfördes omdragningen i källaren

Vi påbörjade projektet med en detaljerad genomgång av den befintliga anläggningen och dokumenterade ojordade uttag, blandad kabelstandard och otydlig gruppindelning. En riskinventering utfördes och en tillfällig strömmatning ordnades till byggel för att möjliggöra parallella ytskiktsarbeten. Därefter togs en ny elritning fram med separata grupper för tvättmaskin, torktumlare, belysning, allmänna uttag samt en egen grupp för frys. Lastbalansering planerades mellan faserna och centralens kapacitet dimensionerades för både nuvarande behov och framtida utökning. Vägar för kabel drogs upp i tak och längs väggpartier, och alla nya dragningar projekterades i VP-rör med infällda dosor där väggarna medgav detta samt utanpåliggande lösning i teknikutrymmen för servicevänlighet.

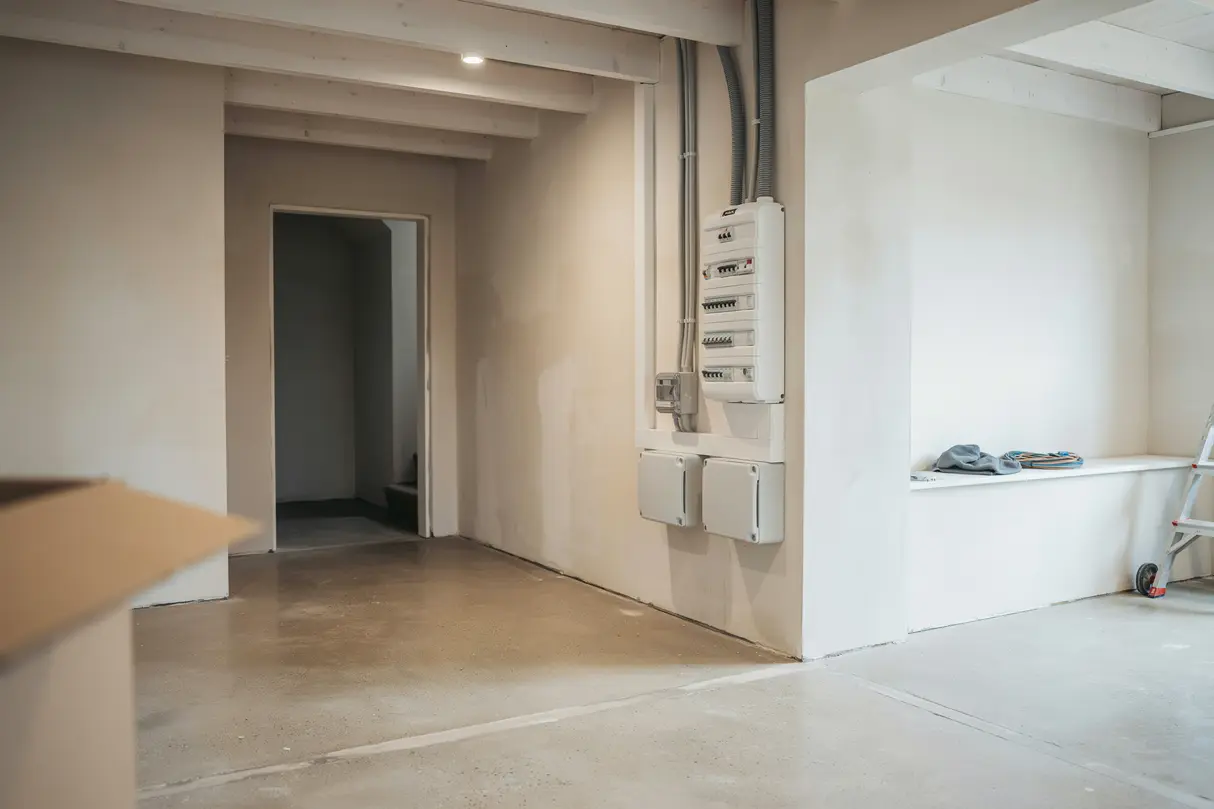

Installationerna utfördes därefter metodiskt. Gammal ledningsteknik demonterades och bortforslades. En ny kapslad normcentral monterades i källaren med tydlig märkning av grupper. Centralen utrustades med dvärgbrytare och två jordfelsbrytare typ A 30 mA för att ge korrekt selektivitet mellan våtutrymmen och övriga ytor. Nya VP-rör 16 mm sattes i tak och vägg, med dragning av FK-ledare i 1,5 mm² för belysning och 2,5 mm² för kraftuttag. Dold dragning genom väggar och bjälklag brandtätades med godkända massor, och genomföringar i tvättstugans väggar tätades fuktsäkert. Infällda dosor monterades i gästrum och allrum medan tvättstugan försågs med stänkskyddade apparater i rätt kapslingsklass. Arbetsbrytare placerades vid tvättmaskin och torktumlare, och en separat servis tillverkades för frys med tydlig märkning i centralen.

Belysningen konfigurerades med energieffektiva LED-armaturer, varav fuktskyddade armaturer installerades i tvättstugan. Trappkoppling och rörelsestyrning ordnades i förrådsdelar för att underlätta användning. Alla uttag byttes till jordade varianter, och höjder samt placeringar anpassades till det nya möbleringsunderlaget. Efter färdig installation genomfördes isolationsmätning, kontinuitetsprovning av skyddsledare, mätning av jordfelsbrytarens utlösningsström och tid, samt funktionsprov av samtliga grupper. Dokumentation togs fram med uppdaterat gruppschema, mätprotokoll och relationshandlingar. Avslutningsvis städades arbetsytorna och en genomgång med kunden genomfördes där varje grupp och funktion förklarades. Projektet levererade en trygg, tydligt uppdelad och servicevänlig elanläggning som uppfyllde gällande elinstallationsregler 2026 och gav källarplanet en säker grund för daglig användning.

1. 1
   Förstudie och planering

   En teknisk genomgång genomfördes, behov kartlades och ett nytt gruppschema togs fram med hänsyn till våtrum, belastning och servicevänlighet. Tidsplan och logistik samordnades med pågående renovering i källaren.

2. 2
   Installation och kabeldragning

   Gammal el demonterades, ny central installerades och rörsystem byggdes. Ledare drogs, dosor sattes och apparater monterades med rätt kapslingsklass i tvättstuga och förråd. Genomföringar tätades och allt märktes tydligt.

3. 3
   Provning och överlämning

   Isolationsmätning, kontinuitet och jordfelsbrytare testades, funktion kontrollerades och protokoll upprättades. Slutligen genomfördes en kundgenomgång och anläggningen lämnades städad och driftsäker.
