Byte av elcentral och installation av jordfelsbrytare i Österskär, Åkersberga

Vi genomförde ett komplett byte av elcentral och installation av jordfelsbrytare i en friliggande villa i Österskär, Åkersberga. Kunden hade upplevt återkommande säkringsutlösningar och saknade heltäckande personsäkerhet i form av moderna jordfelsbrytare. Projektet slutfördes i mars 2026 och omfattade planering, demontering, nyinstallation, provning samt dokumentation.

Så utförde vi arbetet

Efter ett inledande platsbesök i januari 2026 hade vi kartlagt den befintliga anläggningen och sammanställt ett åtgärdsförslag. Vi hade identifierat att den tidigare proppcentralen saknade selektiv struktur och att flera grupper delade nolla, vilket ökade risken för fel och onödiga frånslag. Vi planerade ett strukturerat byte till en normcentral med tydlig gruppindelning och två jordfelsbrytare för att dela upp lasterna och förbättra driftsäkerheten.

På installationsdagen hade vi stängt av och låst ute spänningen via huvudbrytare, verifierat spänningslöst i samtliga inkommande ledare och skyddat omgivande ytor. Den gamla centralen demonterades varsamt och samtliga kablar märktes upp. Vi kapade och avmantlade skadade ledarstumpar, förlängde vid behov med FK-ledare i korrekt area och gjorde nya ändavslut med godkända klämmor. En ny normkapsling monterades rakt och förankrades i stomme. Vi installerade dvärgbrytare i lämpliga karakteristiker, monterade två jordfelsbrytare typ A och la en fasskena för snygg och säker matning. Nolla och skyddsledare sorterades på separata skenor, och vi införde en tydlig struktur med märkta klämrader.

Vi delade upp befintliga grupper på två jordfelsbrytare för att minimera påverkan vid eventuella framtida fel. Kyl och frys placerades på en egen grupp under jordfelsbrytare efter dialog med kunden, och vi försåg centralen med uppdaterad gruppförteckning där varje säkring, kabelarea och säkringsstorlek framgick. Inkommande kablar avlastades och fixerades, och kompletterande kabelkanal sattes för ordnad dragning i anslutning till centralen. All märkning utfördes med beständiga etiketter för långsiktig läsbarhet.

Efter färdig installation genomförde vi isolationsmätning, kontinuitetskontroll av skyddsledare, loopimpedansmätning samt funktionsprov av jordfelsbrytarna med både testknapp och instrument. Mätprotokoll upprättades och överlämnades till kunden tillsammans med uppdaterad gruppförteckning som placerades på insidan av centralens lucka. Vi återställde spänningen stegvis, verifierade att samtliga grupper fungerade och instruerade kunden kort i hur jordfelsbrytarna provades och hur dvärgbrytarna återställdes. Arbetsområdet städades och emballage forslades bort.

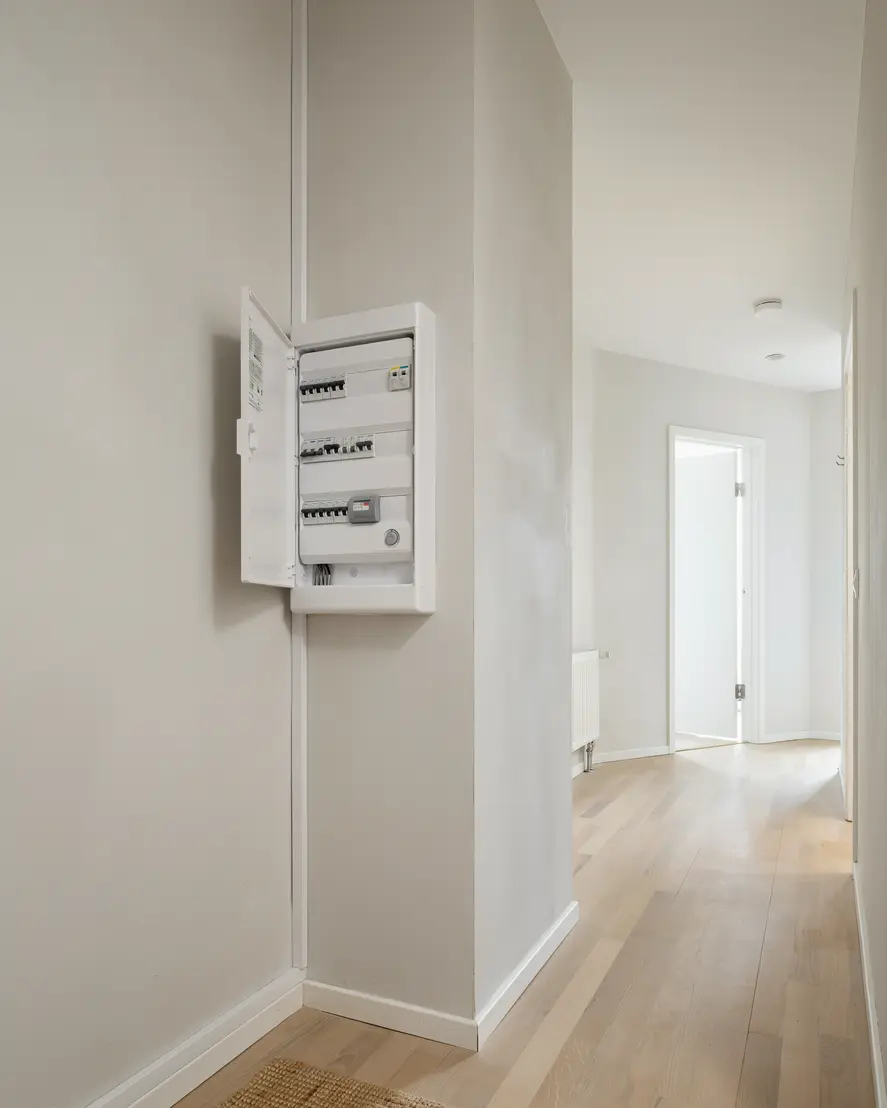

Resultatet gav en modern och överskådlig elcentral med förbättrad personsäkerhet och minskad brandrisk. Kunden fick en tystare och mer stabil drift utan oönskade frånslag och en tydlig struktur som förenklade felsökning och framtida tillägg. Projektet avslutades enligt plan och dokumenterades fullständigt i mars 2026.

1. 1
   Förstudie och planering

   Vi genomförde platsbesök, dokumenterade den befintliga centralen och tog fram en åtgärdsplan med ny gruppindelning och materiallista. Tid för avstängning och tillträde fastställdes tillsammans med kunden.

2. 2
   Säkert avbrott och demontering

   Vi bröt och låste ute spänningen, verifierade spänningslöst läge och demonterade den gamla centralen. Kablar märktes, förlängdes vid behov och förbereddes för ny inkoppling.

3. 3
   Installation, provning och överlämning

   Vi installerade normcentral, dvärgbrytare och jordfelsbrytare, genomförde mätningar och funktionsprov, upprättade protokoll och överlämnade gruppförteckning. Spänning återställdes och kunden fick en genomgång.
